DIFERENCIAL 40A – ID
Marca:
MERLIN GERIN

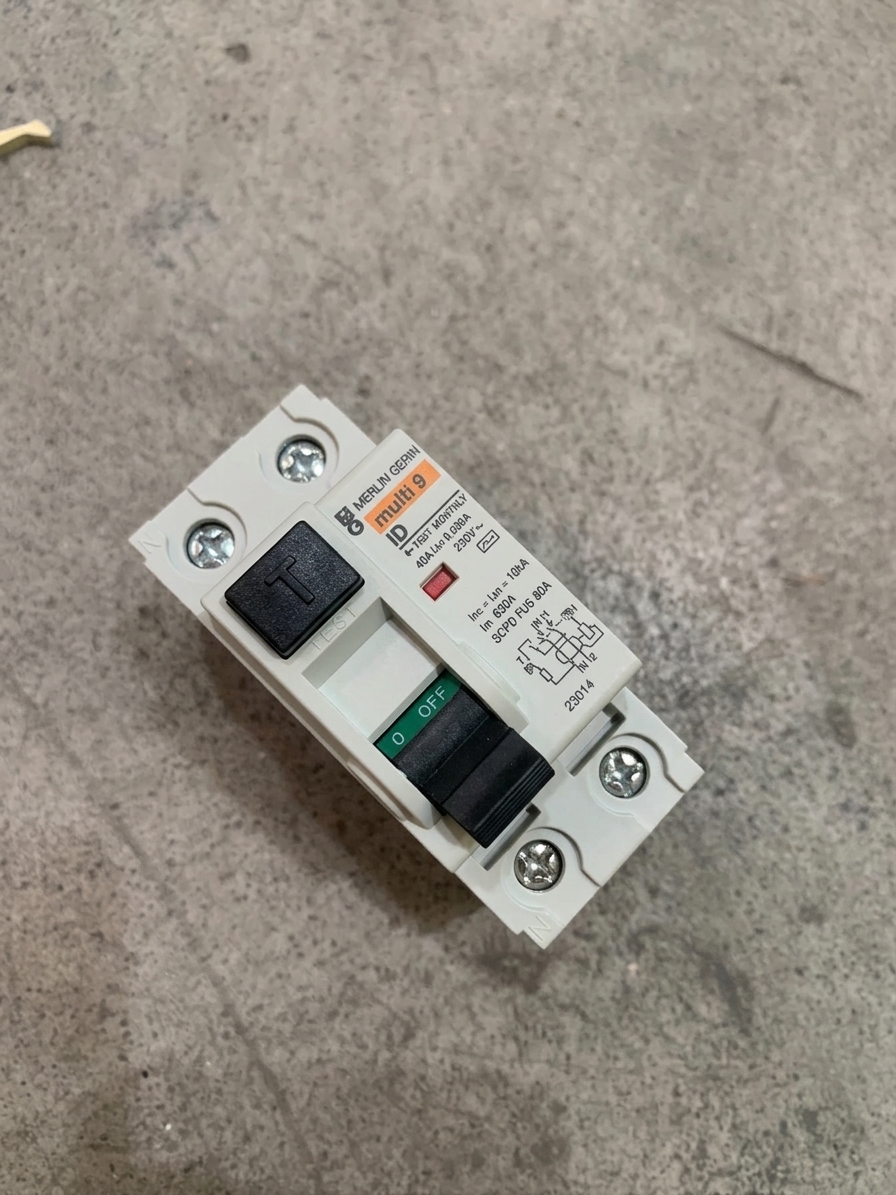

Diferencial 40A (ID): Dispositivo de seguridad electromecánico que protege la instalación y a las personas contra fugas de corriente.
1 disponibles
Ref.: S-213
| Parámetro / Campo | Detalle Técnico en Frontal |
| Marca / Fabricante | MERLIN GERIN |
| Gama / Serie | multi 9 |
| Modelo | ID |
| Referencia de Catálogo | 23014 |
| Número de Polos | 2P (Bipolar: Fase + Neutro / Bornes 1-2, N) |
| Intensidad Nominal ($I_n$) | 40 A |
| Sensibilidad Diferencial ($I_{\Delta n}$) | 0,030 A (30 mA) |
| Tensión Nominal de Empleo ($U_e$) | 230V~ |
| Corriente Nominal de Cortocircuito Condicional ($I_{nc} = I_{\Delta c}$) | 10 kA |
| Poder de Corte Asignado ($I_m$) | 630 A |
| Protección Fusible Previos (SCPD) | Fusible gG 80 A |
| Clase Diferencial | Clase AC (Símbolo de onda sinusoidal impreso) |
| Mantenimiento Recomendado | TEST MONTHLY (Probar mensualmente) |
| Elementos de Control / Visores | Botón de prueba negro marcado como «T / TEST», visor de estado/defecto en rojo |
| Símbolo / Esquema Eléctrico | Esquema funcional impreso (Bornes N, 1 de entrada; N, 2 de salida con toroidal) |
